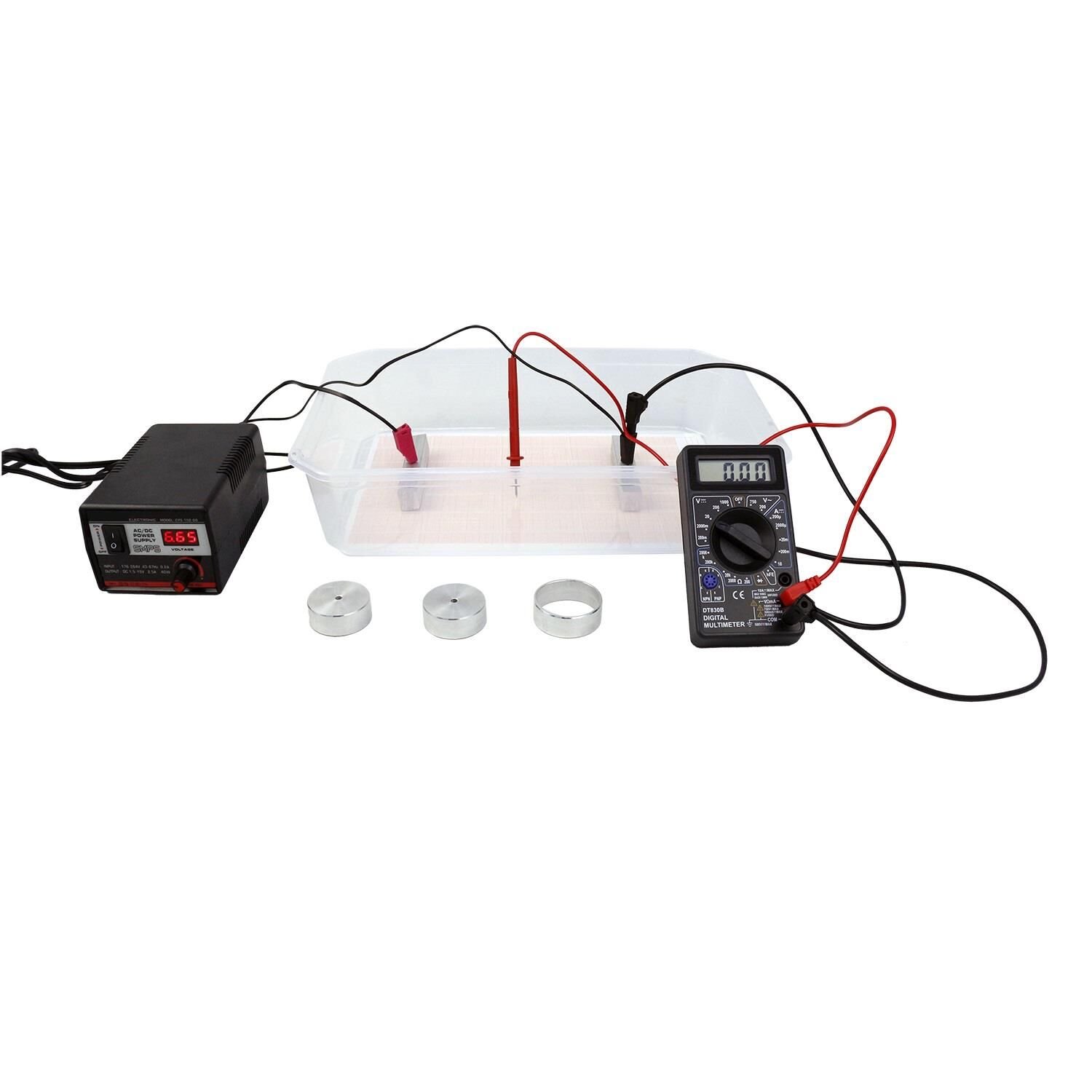

Eş Potansiyel ve Elektrik Alan Çizgileri Deney Seti

EŞ POTANSİYEL VE ELEKTRİK ALAN ÇİZGİLERİ DENEY SETİ TEKNİK

ŞARTNAMESİ

1) Bu deney setiyle aşağıda listelenen konularda deneyler yapılabilmelidir:

1. İşaretli nokta yükler arası aynı potansiyele sahip noktaların tespit edilmesi ve eş

potansiyel eğrilerinin çizilmesi.

2. Elektrik alan eğrilerinin çizilmesi.

3. Ortama yerleştirilen bir iletken çemberin elektrik alan ve eş potansiyel çizgilerini nasıl

etkilediğinin incelenmesi

B) Eş Potansiyel ve Elektrik Alan Çizgileri Deney Seti en az aşağıdaki ekipmanları

içermelidir:

1. Saklama Kutusu : İçine kabloları, milimetrik kağıdı, bağlama aparatlarını, multimetreyi ve uzun süre kullanılabilir karbon plaka konulabilir olmalı, üst yüzeyi mantar veya plastik gibi madde ile kaplamalı olmalıdır.

2. Karbon Plaka: Sert epoksi üzerine yapışmış vaziyette cm bölmelendirilmiş, en az 20x30cm ebadında, iletken olmalı ve en az 2 adet verilmelidir.

3. Karbon plaka uzun süre dayanıklı olmalı ve yırtılabilir karbon kağıdından imal edilmiş olmamalıdır

4. Elektrot: Karbon plaka üzerinde, metalden imal edilmiş olmalı ve önceden belli yerlerine vidalarla sıkıştırılacak şekilde monte edilebilmeli ve en az 3 adet olmalıdır.

5. Çember Engel: Karbon plaka üzerinde, elektrotlara ek olarak ortaya monte edilebilmelidir. Bununla Faraday kafesi deneyi yapılabilmelidir.

6. Kelebek bağlantılar:En az 8 adet olmalı ve elektrotları plakaya tuturmada kullanılabilmelidir.

7. Bağlantı Kabloları: Pabuç, timsah ağzı veya soket uçlu olmalıdır.

8. Dijital Güç Kaynağı:

  ● Minimum 15 V ayarlanabilir, Max 2.5A akım verebilmelidir.  Voltaj ayarı hassasca

  yapılabilmelidir.

  ● Kısa devre korumalı olmalıdır.

9. Dijital Multimetre :

  ● AC/DC Voltaj okuma aralığı : 0- minimum 200V olmalıdır.

  ● Direnç: 0- 20-100mΩ değerlerini okuyabilmelidir.

  ● Bağlantı uçları karbon plakayı çizmeyecek şekilde imal edilmiş olmalıdır.

10. Milimetrik Kağıt: En az 20 sayfalık blok olmalıdır.

11. Set ile birlikte deney kılavuzu verilmelidir.

Ürünün iki yıl garantisi ve beş yıl yedek parça garantisi olmalıdır.

Feta Eğitim Araçları Ürünüdür.
